强大的加工能力,得益于超重承载机体结构设计,齿轮头主轴机型(可选)可实现重型切削的精密加工。
在汽车车头模具、引擎盖模具、大型显示屏及其他大型精密零件加工行业,具有很好的应用效果。
超高刚性滚柱机轨,兼备硬轨的重型切削刚性与机轨的快速切削等特色。
模块设计及产品系列化,全面覆盖各种加工需求。
可以提供自动五面体和立卧变输出五面体机型。

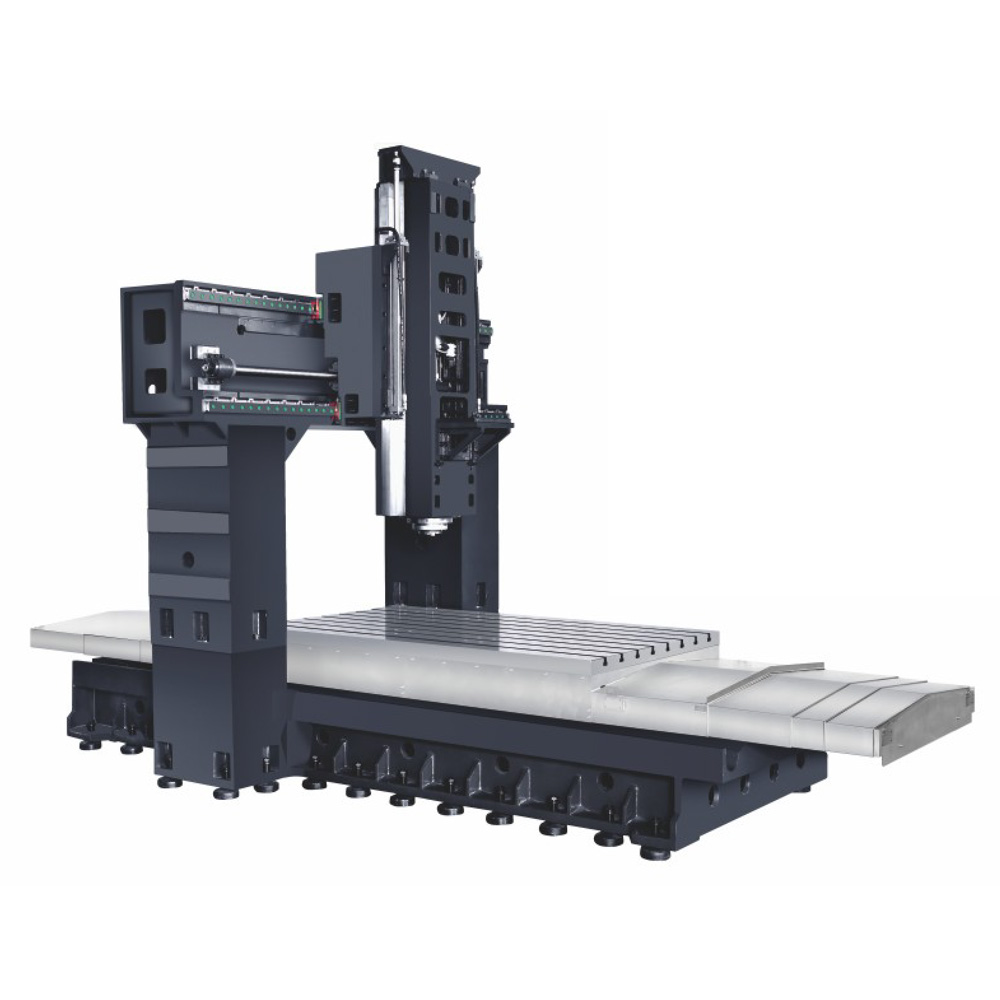

项目 | 单位 | FZY-3028B-Ⅱ |
---|---|---|
工作台宽×长 | mm | 2400×3000 |
T型槽(数目-尺寸×间距) | 11-28×200 | |
工作台[敏感词]承重 | T | 12 |
龙门立柱间距 | mm | 2800 |
主轴端面至工作台(标配) | 250-1250 | |
主轴端面至工作台(选配) |
310-1310|威玛新中齿美) 220-1220/威四斯长母头 |
|
X轴(工作台前后移动方向) | mm | 3000 |
Y轴(滑座左右移动方向) | mm | 2800(极限3400)2800(Limit3400) |
Z轴(主轴上下移动方向) | mm | 1000 |
X/Y/Z向快移速度 | m/min | 8/10/10 |
标配主轴(型号-安装直径-转速) | rpm | BT50-Φ200-6000长鼻端皮带式 |
×轴滚珠丝杆(直联皮带) | mm | R10040/带丝杆支撑 |
Y轴滚珠丝杆(直联/皮带) | mm | R6316 |
Z轴滚珠丝杆(直联/皮带) | mm | R5010 |
主轴电机 | KW | 22 |
XYZ三向伺服电机推荐 | NM | X轴40(aiF40) Y:40N(aiF40) Z:30(aiF30、抱闸) |
X/Y轴直线导轨规格 |
两条45规格重载滚柱线轨 一条45规格重载滚珠线轨 |
|
Z轴导轨规格 | 矩型滑轨 | |
机器重量 | T | 53 |
